Beskrivning

Ett speciallyftsystem som gör väggskåp tillgängliga för alla

Diagonal lyftsystem för väggskåp har utvecklats för att göra kök funktionshindervänliga. Lyftsystemet använder modern välfärdsteknik för att säkerställa att alla får enkel tillgång till köksskåpen – oavsett graden av fysisk rörlighet.

Det speciella lyftsystemet flyttar skåpet diagonalt, vilket innebär att skåpen kan sänkas ner och flyttas utåt från väggen och närmare användaren. På så sätt kan rullstolsburna och andra sittande användare till och med nå de översta hyllorna i skåpen.

När köksskåp monteras på lyftsystemet kan skåpen flyttas neråt och utåt i en enda smidig rörelse, allt för att köket ska vara så bekvämt som möjligt för köksanvändarna.



Frihet och flexibilitet i köket

För personer med funktionshinder kan det vara svårt att använda ett kök såvida det inte har integrerade och intelligenta lösningar som gör de olika delarna av rummet tillgängliga för dem. Diagonal lyftsystemet för överskåp ger användaren en lösning som gör köket flexibelt och tillgängligt, men ändå modernt och elegant. Lyftens diagonala rörelse gör den lämplig för både privata hem, äldreboenden, specialskolor, vårdhem och institutioner.

Lyftsystemet gör det möjligt för äldre och funktionshindrade att delta och självständigt lösa uppgifter i köket. Skåpens flexibilitet gör det också möjligt för både vårdare och användare att arbeta i köket, samtidigt som de umgås och utför köksuppgifter.



Funktionshindervänliga och höjdjusterbara överskåp

Med lyftsystemet kan köksskåp flyttas 43 cm upp och ner och 18 cm horisontellt från väggen ut mot användaren. Det justeras elektriskt med en liten manöverknapp som kan integreras i köksbordet.

Skåpen monteras på lyftsystemets ram som bara är 11,5 cm djup. När skåpen har monterats syns lyftsystemet inte och köket ser ut som ett helt vanligt kök. Men gömt bakom den eleganta ytan döljer sig intelligenta lösningar som gör äldre och personer med funktionsnedsättningar mer självständiga i det dagliga livet.

Du kan montera skåp som är 55–68 eller 70–92 cm höga och 40–180 cm breda. För att undvika att användaren måste förflytta sig bakåt för att öppna skåpdörrarna, rekommenderar vi att skåp som är bredare än 60 cm har dubbla dörrar.

Eftersom olika skåphöjder och -bredder kan väljas går det att anpassa skåpen till det enskilda köket och användarens behov.



Modern välfärdsteknik gör vardagen trygg

Eftersom skåpen kan hissas upp och ner finns det också en risk för att något krossas. För att förhindra detta kan du montera en säkerhetsstopplatta. När plattan möter motstånd stannar den automatiskt och lättar på trycket en aning så att du kan ta bort föremålet som är i vägen. På så sätt kan du vara helt säker på att ingen skadar sig när skåpets höjd justeras.

Naturligtvis uppfyller, eller överträffar, Diagonal lyftsystem de relevanta standarderna för hjälpmedel för personer med funktionshinder. Det garanterar att säkerhet och tillförlitlighet är i toppklass.



En högkvalitativ lösning gör att produkten håller länge

Som alla andra ROPOX-produkter är Diagonal lyftsystem för köksöverskåp tillverkat av högkvalitativa material med en fin finish eftersom vi vet att det på lång sikt är mer tillfredsställande att få en lösning som ser bra ut.

Men en lösning ska inte bara se bra ut, vilket Diagonal-skåpen gör, den måste också hålla i längden. Därför kompromissar vi aldrig när det gäller våra produkters funktionalitet. På så sätt kan du vara säker på att en lösning från ROPOX kommer att hålla i flera år – både vad gäller design och funktionalitet.





Översikt

Item no.: 30-40904 to 30-40912

Diagonalt, för väggskåp
Elektriskt höjdjusterbart system för väggskåp
Skåphöjd 70,4–92 cm
Diagonal höjdjustering 43 cm nedåt och 18 cm framåt i en och samma rörelse
För skåp med 40–120 cm bredd – använd ett system med en ram
Det är möjligt att montera flera skåp på ett system

System med en ram

Item no.: 30-40913 to 30-40918

Diagonalt, för väggskåp
Elektriskt höjdjusterbart system för väggskåp
Skåphöjd 70,4–92 cm
Diagonal höjdjustering 43 cm nedåt och 18 cm framåt i en och samma rörelse
För skåp med 130–180 cm bredd – använd ett system med två ramar
Det är möjligt att montera flera skåp på ett system

System med två ramar

Tillbehör

Item no.: 30-41604 to 3041612

Säkerhetsstopplatta, 1 platta
Vi rekommenderar alltid att man installerar säkerhetsstopp på elektriska ramar för att minska risken för klämning
Väggskåp med 33 cm djup
Skåpbredd 40–120 cm
Mått på säkerhetsstopplatta: Djup 37 cm och höjd 3 cm
Standardfärg vit – RAL 9010

Säkerhetsstopp 1 platta

Item no.: 30-41613 to 30-41618

Säkerhetsstopplatta, 2 plattor
Vi rekommenderar alltid att man installerar säkerhetsstopp på elektriska ramar för att minska risken för klämning
Väggskåp med 33 cm djup
Skåpbredd 130–180 cm
Mått på säkerhetsstopplatta: Djup 37 cm och höjd 3 cm
Standardfärg vit – RAL 9010

Säkerhetsstopp 2 plattor

Item no.: 30-42604 to 30-42606

Säkerhetsstopplatta, 1 LED-spotlight
Skåpbredd 40–60 cm
För bättre arbetsförhållanden kan belysning monteras i säkerhetstopplattan (monteras av Ropox)
12 V 10 W inkl. transformator
Ljusstyrkan är 16 lux vid ett avstånd på 60 cm till upplyst yta
Standardfärg vit – RAL 9010

1 spotlight

Item no.: 30-42607 to 30-42612

Säkerhetsstopplatta, 2 LED-spotlighter
Skåpbredd 70–120 cm
För bättre arbetsförhållanden kan belysning monteras i säkerhetstopplattan (monteras av Ropox)
12 V 10 W inkl. transformator
Ljusstyrkan är 16 lux vid ett avstånd på 60 cm till upplyst yta
Standardfärg vit – RAL 9010

2 spotlighter

Item no.: 30-42613

Säkerhetsstopplatta, 3 LED-spotlighter
Skåpbredd 130 cm
För bättre arbetsförhållanden kan belysning monteras i säkerhetstopplattan (monteras av Ropox)
12 V 10 W inkl. transformator
Ljusstyrkan är 16 lux vid ett avstånd på 60 cm till upplyst yta
Standardfärg vit – RAL 9010

3 spotlighter

Item no.: 30-42614 to 30-42618

Säkerhetsstopplatta, 4 LED-spotlighter
Skåpbredd 140–180 cm
För bättre arbetsförhållanden kan belysning monteras i säkerhetstopplattan (monteras av Ropox)
12 V 10 W inkl. transformator
Ljusstyrkan är 16 lux vid ett avstånd på 60 cm till upplyst yta
Standardfärg vit – RAL 9010

4 spotlighter

Item no.: 30-40940 to 30-40950

Beslag
Ett extra beslag kan användas om man ska montera ett nedre väggskåp
Skåphöjd 55–68 cm
Skåpbredd 40–140 cm
Standardfärg vit – RAL 9010
Levereras gratis vid beställning av ett komplett Diagonal-system

Fästen

Item no.: 30-40952 to 30-40955

Beslag
Ett extra beslag kan användas om man ska montera ett nedre väggskåp
Skåphöjd 55–68 cm
Skåpbredd 150–180 cm
Standardfärg vit – RAL 9010
Levereras kostnadsfritt vid beställning av ett komplett Diagonal-system

Item no.: 30-67847

Infraröd handkontroll
1 kanal
Räckvidd 150–200 cm

Infraröd handkontroll 1 kanal

Item no.: 30-67849

Infraröd handkontroll
2 kanaler
Räckvidd 150–200 cm

Infraröd handkontroll 2 kanaler

Item no.: 30-67841

Stor manövreringsplatta
För en större manövreringsplatta kan denna köpas
Storlek 14 x 7 cm

Stor manövreringsplatta

Item no.: 30-69002

Smartbox
För koppling av flera system för att minska risken för klämning

Smartbox

Item no.: 30-67870

Förlängningssladd
För säkerhetslist och för säkerhetsstopp
Längd 250 cm

Förlängningssladd

Item no.: 30-67871

Förlängningssladd
Spiralförlängningskabel för säkerhetslist och säkerhetsstopp
Längd 25–150 cm

Spiralförlängningskabel

Item no.: 93000164

Spiralförlängningssladd
För standard manöverknapp och stor manövreringsplatta
Längd 350 cm + spiral. DIN-kontakt med 7 stift

Förlängningssladd

Video



Ropox Diagonal video

Se hur Ropox Diagonal-lösning fungerar i ett kök.



Diagonal monteringsvideo – Ropox (engelska)



Smartbox 2 monteringsvideo – Ropox (engelska)



Diagonal monteringsvideo – Ropox (tyska)



Smartbox 2 monteringsvideo – Ropox (tyska)



Tips



1. När skåpet hissas ner döljs ramen fortfarande.
2. Vi rekommenderar dubbeldörrar på skåp från 60 cm. I bredd, så att användaren inte behöver förflytta sig bakåt för att öppna dörrarna.
3. Lämna 3–5 mm fritt utrymme på vardera sida av ovanskåpen för att säkerställa att de kan hissas upp och ner utan hinder.
4. Vi rekommenderar alltid spännsystem och säkerhetsstopp vid elektrisk jord.



Tekniska data



Tillverkad i enlighet med följande standard: SS EN12182-2012

Max. belastning: 120 kg jämnt fördelat
Lådans höjd: 70–92 cm
Lådans bredd: 40–180 cm
Ramens djup: 11,5 cm



Downloads

Broschyr

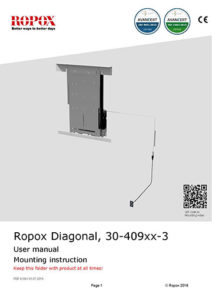

Anvisningar

Ritningar
